ลิ้นกันกลับแบบโยก (Swing Check Valve)

หมวดหมู่:ระบบท่อ Piping System วันที่:2021-08-27

ลิ้นกันกลับแบบโยก (Swing Check Valve)

ลิ้นกันกลับแบบโยก บางครั้งเราเรียกว่า ลิ้นกันกลับแบบสวิง เพราะการทำงานจะโยกหรือสวิงกลับไป-กลับมา ซึ่งลิ้นกันกลับแบบโยกนี้มีอยู่หลายแบบขึ้นอยู่กับการแบ่ง เช่นวัสดุที่ใช้ทำ ลักษณะการการต่อเข้ากับระบบ แต่ชิ้นส่วนภายในและหลักการทำงานจะเป็นแบบเดียวกัน คือป้องกันการไหลย้อนหรือไหลกลับของๆไหลในระบบท่อ ในที่นี่จะกล่าวถึงชนิดที่ทำมาจากทองเหลืองเท่านั้น

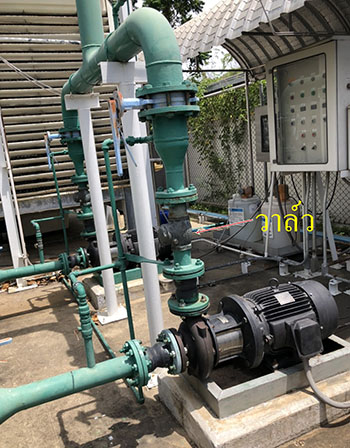

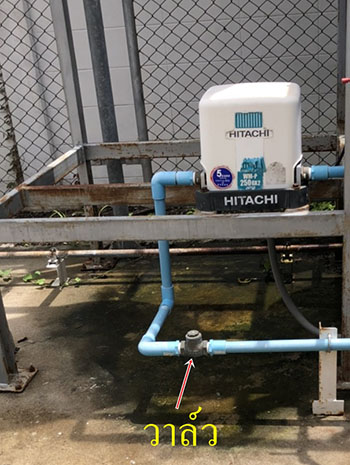

รูปแสดงการต่อลิ้นกันกลับแบบโยกในระบบน้ำ

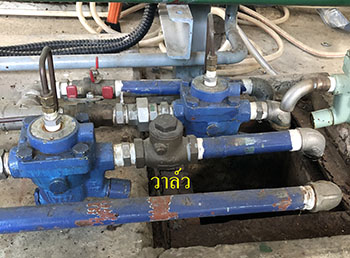

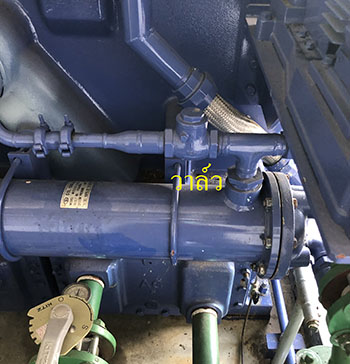

รูปแสดงการต่อลิ้นกันกลับแบบโยกในระบบของเครื่องจักร

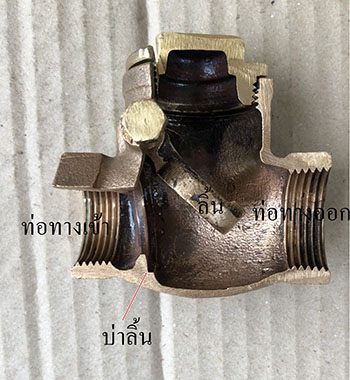

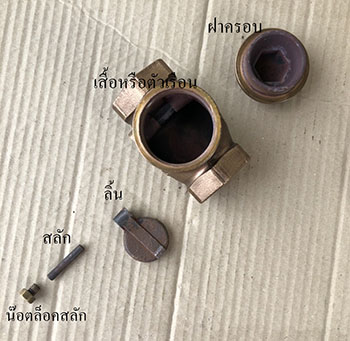

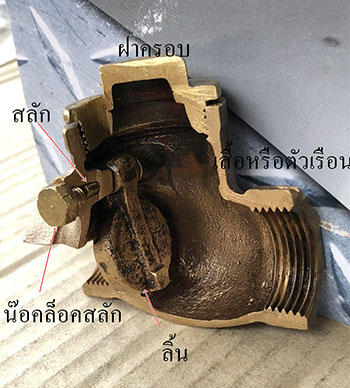

ลิ้นกันกลับแบบโยก (Swing Check Valve)ชนิดที่ทำมาจากทองเหลือง มีขนาดตั้งแต่ ¾ นิ้ว (10 mm.) ถึง 3 นิ้ว (80 mm.) ซึ่งแต่ละขนาดนั้นจะมีส่วนประกอบดังนี้

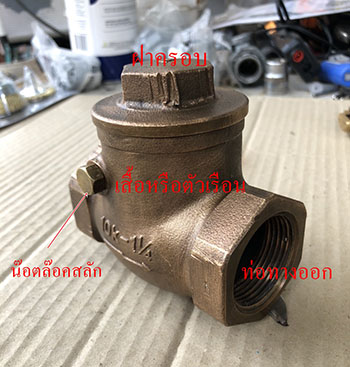

1.ตัวเสื้อหรือตัวเรือน ทำจากสัมฤทธิ์หล่อ (Cast Bronze) โดยปลายทั้งสองด้านจะทำเป็นเหลียมไว้สำหรับการใช้ประแจขัน และภายในจะมีเกลียวไว้สำหรับต่อท่อในระบบ

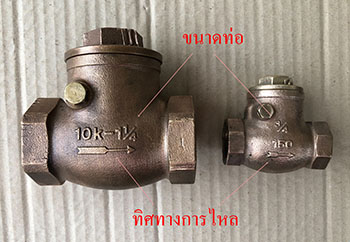

บนตัวเสื้อหรือตัวเรือนจะมีลูกศรบอกทิศทางการไหลของๆไหลในระบบที่เราจะต่อ (ป้องกันการต่อกลับด้าน เพราะขนาดเกลียวที่ต่อเข้ากับระบบท่อนั้นจะเท่ากันทั้ง 2 ด้าน) และตัวเลขจะบอกขนาดของท่อที่จะใช้ (โดยจะบอกมาเป็นหน่วยนิ้ว)

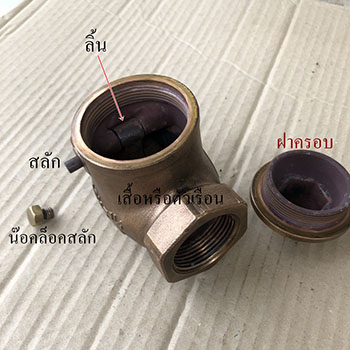

2. ฝาครอบ ทำมาจากทองเหลือง (Brass) จะอยู่บนตัวเสื้อหรือตัวเรือน ซึ่งฝาครอบจะมีเกลียวสำหรับสวมกับเสื้อหรือตัวเรือน เมื่อเราต้องการถอดลิ้นหรือวาล์วก็ต้องถอดฝาครอบนี้ออก

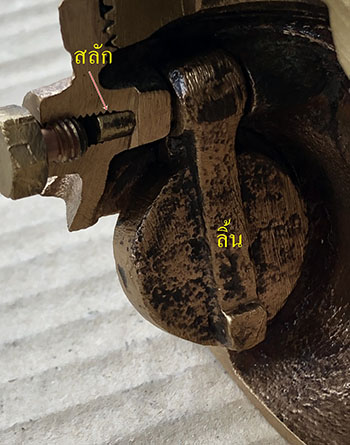

3.สลัก ทำมาจากทองเหลือง (Brass) จะอยู่บนตัวเสื้อหรือตัวเรือน โดยมีลิ้นหรือวาล์วสวมอยู่ตรงกลาง

4.น๊อตล๊อคสลัก ทำมาจากทองเหลือง (Brass) จะยึดอยู่บริเวณด้านข้างตัวเสื้อหรือตัวเรือน (เป็นเกลียว) โดยน๊อตล๊อคสลักนี้จะป้องกันไม่ให้สลักหลุดออกมาจากตัวเสื้อหรือตัวเรือน

5.ลิ้นหรือวาล์วทำมาจากทองเหลือง (Brass) จะทำหน้าที่ปิด-เปิด ของไหลในระบบ โดยจะอยู่ภายในตัวเสื้อหรือตัวเรือนซึ่งจะมีสลักสวมห้อยไว้

การทำงานของลิ้นกันกลับแบบโยก (Swing Check Valve)

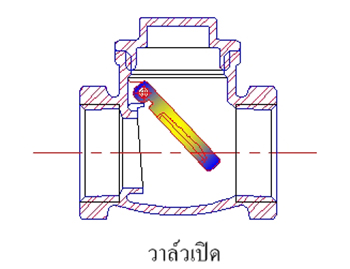

เมื่อมีของไหลๆเข้าฝั่งเข้า ของไหลจะดันลิ้นหรือวาล์วให้เคลื่อนที่เปิด ซึ่งเป็นผลให้ของไหลนั้นผ่านตัวลิ้นหรือวาล์วออกไปที่ทางออก

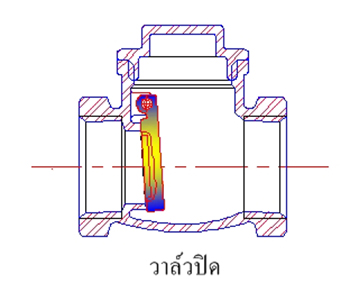

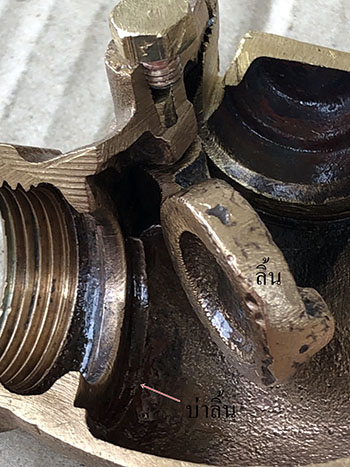

เมื่อหยุดจ่ายหรือไม่มีของไหลๆเข้าฝั่งเข้า ของไหลฝั่งด้านออกจะดันตัวลิ้นหรือวาล์วกลับมาทางเดิม แต่ตัวลิ้นหรือวาล์วจะหยุดหรือถูกกั้นที่บ่าวาล์วบนตัวเสื้อหรือตัวเรือน เป็นผลให้ของไหลนั้นไม่สามารถย้อนกลับไหลออกมาทางฝั่งด้านเข้าได้
