รีเลย์แบบ 5 ขา (ปกติเปิด)

รูปแสดงรีเลย์แบบ 5 ขา (ปกติเปิด)

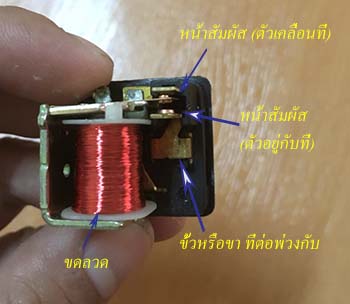

        รีเลย์ (Relay) เป็นอุปกรณ์ไฟฟ้าที่ทำหน้าที่ ตัดต่อกระแสไฟและช่วยป้องกันอุปกรณ์ตัวอื่นๆไม่ให้เกิดความเสียหาย เมื่อระบบหรือวงจรมีอาการผิดปกติ โดยอาศัยการเหนี่ยวนำของขดลวด ซึ่งตัวรีเลย์จะมีส่วนประกอบหลักๆอยู่ 2 ส่วน คือ

1.ขดลวด (Coil) จะทำหน้าที่ เป็นตัวเหนี่ยวนำหรือสร้างสนามแม่เหล็กไปกระทุ้งหรือดูดหน้าสัมผัสให้ต่อกันและแยกออกจากกัน
2.หน้าสัมผัส (Contact) จะทำหน้าที่ ตัดต่อกระแสไฟ โดยอาอาศัยการเหนี่ยวนำของขดลวด หน้าสัมผัสจะมี 2 ส่วนคือ
             -ตัวเคลื่อนที่ (จะมีกระแสไฟมารออยู่)
            -ตัวอยู่กับ จะรับกระแสไฟจากตัวเคลื่อนที่และจ่ายกระแสไฟออกไป ซึ่งรีเลย์แบบ 5 ขา (ปกติเปิด) นี้จะมีอยู่ 2 ขา โดยอาศัยการเหนี่ยวนำของขดลวด แสดงตามรูปด้านล่าง

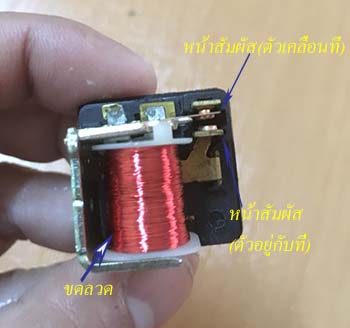

รูปแสดง ลักษณะการต่อของหน้าสัมผัสตอนที่ยังไม่มีการเหนี่ยวนำของขดลวด

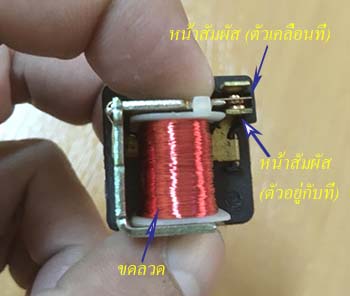

รูปแสดง ลักษณะการต่อของหน้าสัมผัสตอนที่มีการเหนี่ยวนำของขดลวด

กล่าวคือ ต้องมีการเหนี่ยวนำของขดลวดก่อน จึงจะมีกระแสไฟผ่านตัวรีเลย์ออกไป (ซึ่งมีอยู่ 2 ขา)

รีเลย์แบบ 5 ขา หรือ 5 ขั้วจะประกอบไปด้วยขั้วหรือขาดังนี้
         1.ขั้วหรือขา ของขดลวดด้านไฟเข้า ส่วนมากจะใช้เลข 85
         2.ขั้วหรือขา ของขดลวดด้านไฟออก ส่วนมากจะใช้เลข 86
         3.ขั้วหรือขา ของหน้าสัมผัสตัวเคลื่อนที่ ส่วนมากจะใช้เลข 30
         4.ขั้วหรือขา ของหน้าสัมผัสตัวอยู่กับที่ ส่วนมากจะใช้เลข 87 (มีอยู่ 2 ขา)

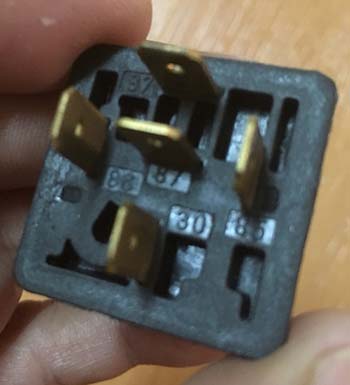

รูปแสดง ขั้วหรือขาของรีเลย์

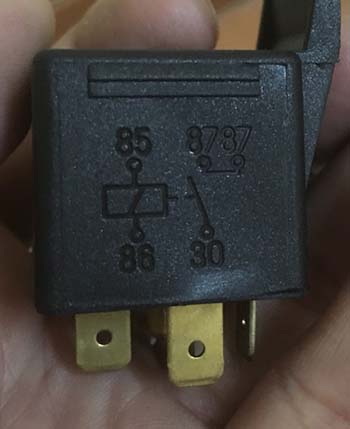

รูปแสดง สัญลักษณ์ของรีเลย์แบบ 5 ขา (ปกติเปิด)
