การหาขั้วของรีเลย์ ชนิด 5 ขา (ปกติปิด) ด้วย มัลติมิเตอร์
รูปแสดง สัญลักษณ์ของรีเลย์แบบ 5 ขา (ปกติปิด)
รีเลย์แบบ 5 ขา (ปกติปิด) นั้นจะมีขั้วหรือขาของขดลวดอยู่ 2 ขา ซึ่งขาของขดลวดจะมีค่าความต้านทานอยู่ และขาของหน้าสัมผัสที่ต่อถึงกันอยู่ 2 ขา โดยขาของหน้าสัมผัสอีก 1 ขาจะไม่มีการต่อกับขั้วใดๆ ในตอนที่ยังไม่มีการเหนี่ยวนำของขดลวด
การหาขั้วของรีเลย์ ชนิด ขา (ปกติปิด) ด้วย มัลติมิเตอร์ ซึ่งเราต้องหาขั้วของขดลวดหรือขั้วของหน้าสัมผัสที่ต่อถึงกันอย่างใดอย่างหนึ่งก่อน เมื่อได้ทั้งสองขั้วมาแล้วขั้วที่เหลือก็คือขั้วของหน้าสัมผัสที่ไม่มีการต่อกับขั้วใดๆ ขั้นตอนมีดังนี้
1.ตั้งมัลติมิเตอร์ไปที่ Rx10 แล้ว เซ็ต 0

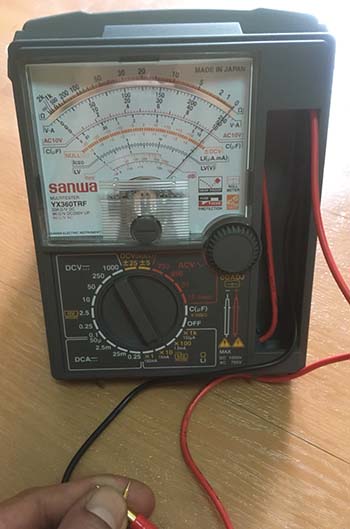

รูปแสดงตั้งมัลติมิเตอร์ไปที่ Rx10 และ เซ็ต 0
2.ใช้สายของมัลติมิเตอร์สายใดสายหนึ่งวัดที่ขั้วของรีเลย์ค้างไว้
3.นำสายของมัลติมิเตอร์สายอีกสายไปวัดขาที่เหลือของรีเลย์ที่ละขา ซึ่งผลที่ออกมาคือ จะมีคู่หนึ่งที่เข็มของมัลติมิเตอร์จะขึ้นไปที่ 0 (เข็มขึ้นสุดสเกล) แสดงว่า ขาคู่นั้นคือ ขั้วของหน้าสัมผัสที่ต่อถึงกัน

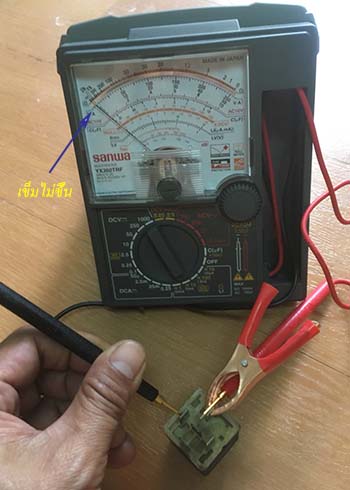

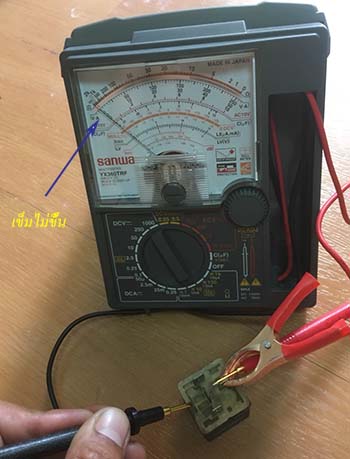

รูปแสดง การวัดขั้วต่างๆ

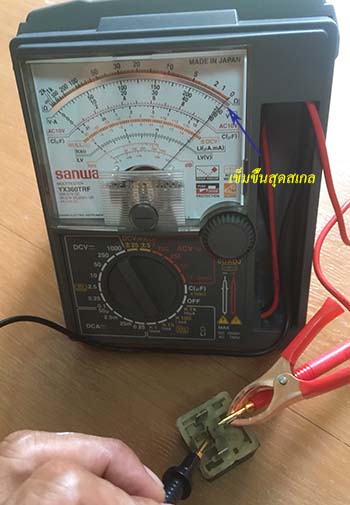

รูปแสดง การวัดขั้วของหน้าสัมผัสที่ต่อถึงกัน
4.ย้ายสายของมัลติมิเตอร์ไปที่ขั้วของรีเลย์ค้างไว้
5.นำสายของมัลติมิเตอร์สายอีกสายไปวัดขาที่เหลือของรีเลย์ที่ละขา ซึ่งผลที่ออกมาคือ จะมีคู่หนึ่งที่เข็มของมัลติมิเตอร์จะขึ้นไปที่ 200-300 โอห์ม แสดงว่า ขาคู่นั้นคือ ขั้วขดลวด

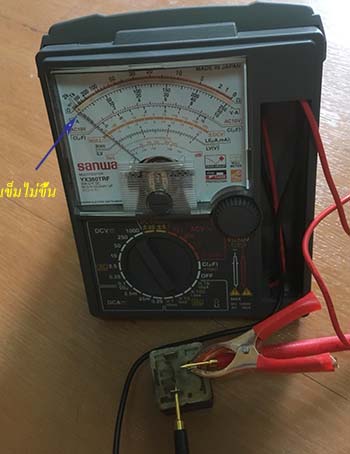

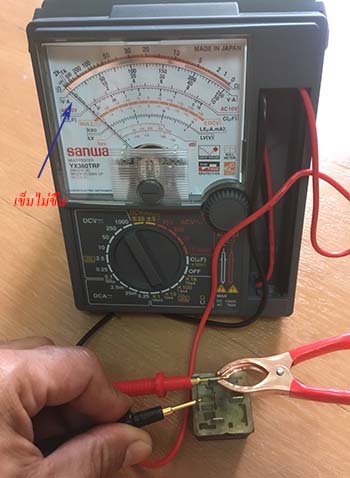

รูปแสดง การวัดขั้วต่างๆ

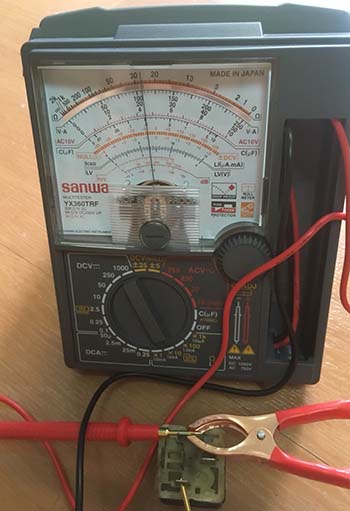

รูปแสดง การวัดขั้วขาของขดลวด

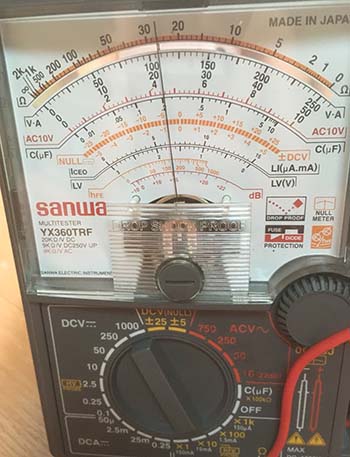

รูปแสดง ค่าความต้านที่อ่านได้จากขาของขดลวด
6.ขั้วที่เหลือคือ ขั้วของหน้าสัมผัสที่ไม่มีการต่อกับขั้วใดๆ
สรุป
-ขั้วของขดลวดจะมีอยู่ 2 ขา ค่าความต้านทานที่อ่านได้จะอยู่ในช่วง ที่ 200-300 โอห์ม จากรูปแสดง สัญลักษณ์ของรีเลย์แบบ 5 ขา (ปกติปิด) ก็คือขั้ว 85 กับ 86
-ขั้วของหน้าสัมผัสที่ต่อถึงกันจะมีอยู่ 2 ขา ค่าความต้านทานที่อ่านได้จะเป็น 0 โอห์ม (เข็มขึ้นสุดสเกล) จากรูปแสดง สัญลักษณ์ของรีเลย์แบบ 5 ขา (ปกติปิด) ก็คือขั้ว 30 กับ 87a
-ขั้วของหน้าสัมผัสที่ไม่ต่อกับขั้วใดๆ จะมีอยู่ 1 ขา จะไม่มีค่าความต้านทาน (เข็มไม่ขึ้น) จากรูปแสดง สัญลักษณ์ของรีเลย์แบบ 5 ขา (ปกติปิด) ก็คือขั้ว 87
