การหาขั้วของรีเลย์ ชนิด 3 ขา ด้วย มัลติมิเตอร์

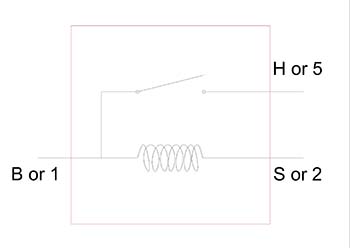

รูปแสดง สัญลักษณ์ของรีเลย์แบบ 3 ขา
รีเลย์แบบ 3 ขา นั้นจะมีขั้วหรือขาของขดลวดอยู่ 2 ขา ซึ่งขาของขดลวดจะมีค่าความต้านทานอยู่ และขาอีก 1 ขาจะเป็นขาของหน้าสัมผัสซึ่งจะไม่มีการต่อกับขั้วใดๆ ในตอนที่ยังไม่มีการเหนี่ยวนำของขดลวด
การหาขั้วของรีเลย์ ชนิด 3 ขา ด้วย มัลติมิเตอร์
1.ตั้งมัลติมิเตอร์ไปที่ Rx10 แล้ว เซ็ต 0

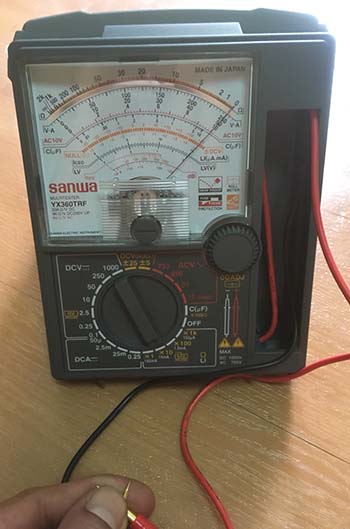

รูปแสดงตั้งมัลติมิเตอร์ไปที่ Rx10 และ เซ็ต 0
2.ใช้สายของมัลติมิเตอร์สายใดสายหนึ่งวัดที่ขั้วของรีเลย์ค้างไว้
3.นำสายของมัลติมิเตอร์สายอีกสายไปวัดขาที่เหลือของรีเลย์ที่ละขา ซึ่งผลที่ออกมาคือ
-เข็มของมัลติมิเตอร์ขึ้นอยู่ 1 คู่ ซึ่งจะมีค่าความต้านทานอยู่ที่ 300-400 โอห์ม แสดงว่าขาคู่นี้เป็นขาของขดลวด

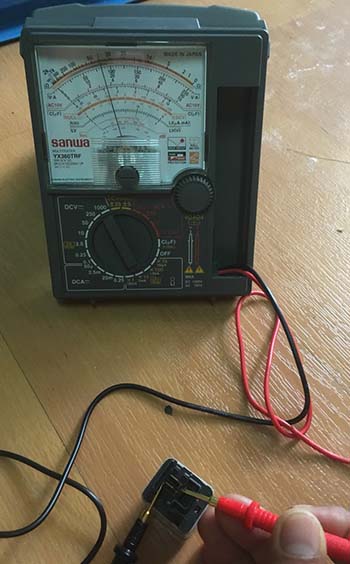

รูปแสดง ขาของขดลวด

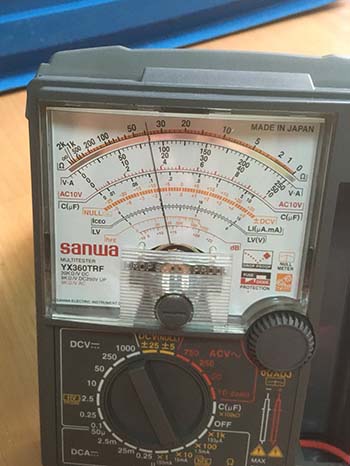

รูปแสดง ค่าความต้านที่อ่านได้จากขาของขดลวด
-เข็มของมัลติมิเตอร์ไม่ขึ้นอยู่ 1 คู่ แสดงว่าขานั้นเป็นหน้าสัมผัส เราสามารถเช็คขั้วของหน้าสัมผัสคือย้ายสายของมัลติมิเตอร์ไปอีกขาหนึ่งโดยเข็มจะต้องไม่ขึ้น (แสดงดังรูป)

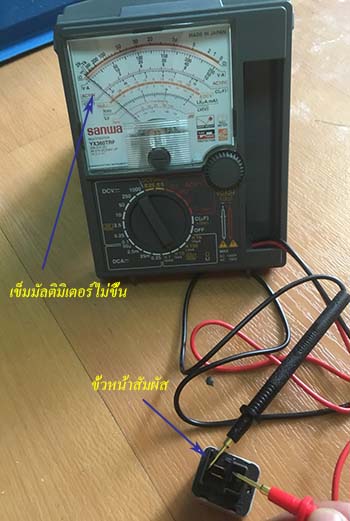

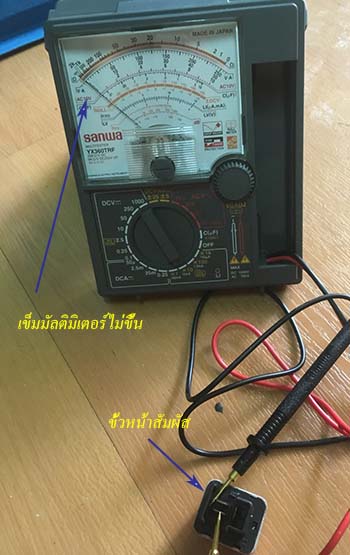

รูปแสดง การหาขาของหน้าสัมผัส
